GB/T 8809-2015《塑料薄膜抗擺錘沖擊試驗(yàn)方法》是國內(nèi)塑料薄膜及復(fù)合膜抗沖擊性能測試的核心標(biāo)準(zhǔn)，尤其適用于月餅包裝袋等食品包裝材料的質(zhì)量控制。以下濟(jì)南中科電子從標(biāo)準(zhǔn)核心內(nèi)容、操作要點(diǎn)、設(shè)備要求等方面進(jìn)行深度解讀：

一、標(biāo)準(zhǔn)適用范圍與核心原理

1、適用對象

材料類型：厚度≤1.25mm 的塑料薄膜、薄片及復(fù)合膜，包括月餅包裝常用的 PE、PET、BOPA 等材質(zhì)及其復(fù)合材料。

測試目的：模擬運(yùn)輸或儲存過程中可能的機(jī)械沖擊，評估材料抵抗穿透或破裂的能力，確保包裝完整性。

2、測試原理

能量守恒法：通過半圓球型沖頭（A 型 Φ25.4mm 或 B 型 Φ19mm）以特定速度沖擊試樣，測量沖頭穿透薄膜消耗的能量（單位：焦耳，J）。該能量值直接反映材料的抗沖擊韌性。

二、關(guān)鍵參數(shù)與測試條件

1、環(huán)境控制

溫濕度要求：按 GB/T 2918-1998，測試前需將試樣在 （23±2）℃、相對濕度（50±10）%環(huán)境下狀態(tài)調(diào)節(jié)不少于 40 小時(shí) ，并在此條件下測試。有爭議時(shí)，溫濕度偏差需嚴(yán)格控制至 ±1℃和 ±5%。

預(yù)處理誤區(qū)：部分資料提到 4 小時(shí)預(yù)處理，此為簡化操作，標(biāo)準(zhǔn)原文明確要求 40 小時(shí)以確保材料充分吸濕平衡。

2、試樣制備

尺寸規(guī)格：直徑 100mm 圓形或 100mm×100mm 正方形，每組至少 10 個(gè)試樣。

厚度測量：依據(jù) GB/T 6672 在試樣中心測量，取平均值（精度≥0.001mm），厚度差異可能影響測試結(jié)果可比性。

3、設(shè)備參數(shù)

擺錘能量：通過配重砝碼調(diào)節(jié)，確保測試數(shù)據(jù)落在量程的 10%~90% 區(qū)間（如復(fù)合膜常用 1J 或 2J 量程）。

沖頭選擇：A 型沖頭適用于常規(guī)薄膜，B 型沖頭更適合測試較硬或脆性材料。

三、測試流程與操作規(guī)范

1、設(shè)備校準(zhǔn)

水平調(diào)節(jié)：使用水平儀校準(zhǔn)底座，確保擺錘擺動平面垂直于試樣夾具。

能量驗(yàn)證：定期用標(biāo)準(zhǔn)砝碼校驗(yàn)擺錘能量，誤差需≤±1%。例如，濟(jì)南中科電子“BCJ-01抗擺錘沖擊試驗(yàn)機(jī)”通過電子式傳感器實(shí)現(xiàn) 0.01J 分辨率。

速度檢查：可通過高頻傳感器驗(yàn)證沖頭速度在 0.5m/s±5% 范圍內(nèi)。

2、測試步驟

裝夾試樣：使用氣動夾具固定試樣，確保無褶皺或松弛。夾口直徑與沖頭匹配（Φ89mm 或 Φ60mm）。

沖擊測試：釋放擺錘，若試樣未破裂則增加能量直至穿透，記錄有效數(shù)據(jù)。每組測試需排除異常值（如沖頭未完全穿透或試樣打滑）。

數(shù)據(jù)處理：計(jì)算 10 個(gè)試樣的算術(shù)平均值，保留兩位小數(shù)。例如，某 PET/PE 復(fù)合膜測試結(jié)果為 1.23J，表示該材料平均抗沖擊能量。

四、設(shè)備選型與維護(hù)要點(diǎn)

1、主流設(shè)備配置

核心部件：擺錘系統(tǒng)（配重可調(diào)）、氣動夾具、電子式讀數(shù)裝置（精度≥0.001J）。

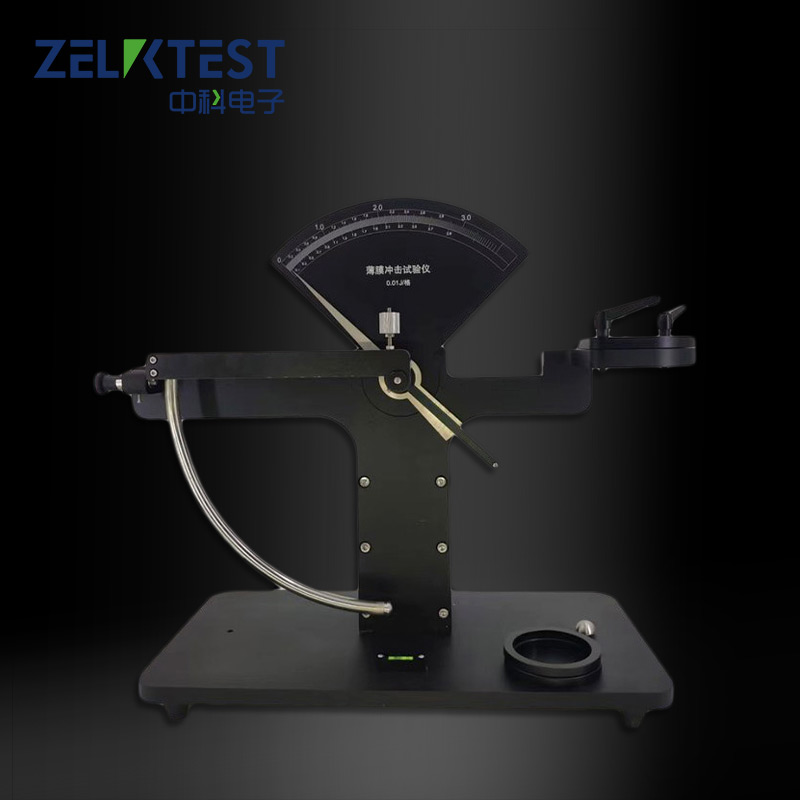

推薦型號：濟(jì)南中科電子BCJ-01抗擺錘沖擊試驗(yàn)機(jī)

2、維護(hù)規(guī)范

日常檢查：清潔夾具表面，避免殘留碎屑影響試樣固定；檢查擺錘軸間隙，確保擺動順暢。

定期校準(zhǔn)：每季度委托計(jì)量機(jī)構(gòu)進(jìn)行全參數(shù)校準(zhǔn)，包括能量準(zhǔn)確性、沖頭速度和夾具同心度。

部件更換：沖頭磨損量＞0.1mm 或夾具密封圈老化時(shí)需及時(shí)更換，防止測試誤差。

總結(jié)：

通過科學(xué)的擺錘沖擊測試，企業(yè)可以了解月餅包裝袋在實(shí)際使用中的抗沖擊能力，優(yōu)化包裝設(shè)計(jì)，提升產(chǎn)品保護(hù)效果。濟(jì)南中科電子研發(fā)的BCJ-01 抗擺錘沖擊試驗(yàn)機(jī)不僅適用于月餅包裝，還可廣泛應(yīng)用于食品、醫(yī)藥、日化等行業(yè)的各類薄膜包裝材料檢測。
